PROFILATI A FREDDO

PROFILO ELLE LATI DISUGUALI

Profilati ad ELLE lati disuguali

profilo_elle_01

SPESSORI in mm:	1,5	2	3	4
DIMENSIONI	PESO kg/ml
20 x 10	0,33
25 x 12	0,42	0,55
25 X 15	0,45	0,59
30 X 15	0,51	0,66	0,99
30 X 20		0,75	1,10
35 X 20		0,83	1,22
40 X 20		0,94	1,34
50 X 20		1,00	1,56
50 X 30		1,22	1,81
60 X 30			2,04
60 X 40			2,28	3,01
80 X 40			2,75	3,64

PROFILO A C

Profilati a C.

DIMENSIONI			SPESSORE in mm
			1,5	2	3
B	h	C	PESO kg/ml
25	15	7,5	0.74	0,96
25	25	7,5	0,99
30	15	7,5	0,81
30	30	10	1,22	1,60	2,38
35	35	10			2,66
40	20	10	1,11	1,33
40	20	12			2,17
40	30	15	1,46
40	40	10	1,58	2,07
40	40	15		2,23	3,25
45	45	15	1,87
45	45	17,5	1,93	2,54
50	30	7,5	1,40
50	30	10			2,78
50	30	15	1,58	2,07
50	30	20		2,17	3,25
50	40	15	1,81	2,39
50	40	20			3,72
50	50	15			3,95
60	30	15		2,23
60	40	20		2,70	3,96
60	50	20		3,01	4,43
60	60	20		3,33	4,90
70	30	20	1,93	2,54
80	40	15		2,86	4,19
80	40	20		3,01	4,43
80	50	25			5,13
80	80	30			6,87
100	50	25		3,80	5,60

PROFILO A U LATI DISUGUALI

Profilati a U lati disuguali.

profilo_u_disuguali

	Peso indicato in kg/ml
	SPESSORE in mm
DIMENSIONI	1,5	2	3	4	5
8 X 15	0,39
11 X 14	0,40
15 X 10	0,35
20 X 10	0,41	0,54
25 X 12	0,52	0,68
25 X 15	0,59	0,77
30 X 10	0,52
30 X 15	0,64	0,85
30 X 20	0,77	1, 00	1,43
35 X 20	0,83	1,08	1,53
40 X 20	0,89	1,16	1,67
40 X 30	1,12	1,47	2,14
50 X 20	1,00	1,33	1,96
50 X 25		1,47	2,14
50 X 30		1,64	2,43	3,18
50 X 40		1,94	2,85	3,70
60 X 20	1,12	1,47	2,14
60 X 30		1,87	2,61	3,39	4,12
60 X 40		2,10	3,08	4,01	4,90
60 X 50		2,41	3,58	4,73	5,84
70 X 20		1,63	2,40
70 X 30		1,94	2,85	3,70
70 X 45			3,58	4,73	5,84
80 X 40		2,41	3,58	4,73	5,84
80 X 50		2,73	4,02	5,27	6,47
80 X 60		3,04	4,50	5,90	7,26
90 X 45		2,73	4,02	5,27	6,47
100 X 40		2,73	4,02	5,27	6,47
100 X 50		3,04	4,50	5,90	7,26
100 X 60		3,36	4,96	6,53	8,04
120 X 60			5,44	7,15	8,83
140 X 60			5,91	7,78	9,61
160 X 65			6,55	8,61	10,00

PROFILO ANGOLARE

Profilati ad angolo lati uguali.

profilo_angolare_01

SPESSORE in mm:	1,5	2	3	4
MISURA	PESO kg/ml
10 x 10	0,20
15 x 15	0,31	0,40
20 x 20	0,43	0,56
25 x 25	0,55	0,72	1,03
30 x 30	0,67	0,88	1,25
35 x 35		1,03	1,53
40 x 40		1,20	1,75
45 x 45		1,35	2,00	2,63
50 x 50		1,51	2,20	2,95
60 x 60			2,70	3,50
70 x 70			3,15	4,15
80 x 80			3,65	4,76
90 x 90			4,12	5,46
100 x 100			4,60	6,00

PROFILO A OMEGA

Profilato a omega.

			SPESSORE in mm
			1,5	2	3
B	h	C	PESO kg/ml
30	30	10	1,22	1,60
30	30	15	1,34	1,76
50	30	15	1,58	2,07
60	30	20	1,81	2,38
15	40	20	1,52	1,99
30	45	20	1,81	2,38
25	50	15	1,75	2,30
30	50	15	1,81	2,38
30	50	20	1,93	2,54	3,63
40	50	20	2,04	2,70
40	60	15		2,86	4,19
40	60	25		3,17	4,66
50	60	25		3,33	4,90
50	70	30		3,80	5,60
40	80	25		3,80	5,60
40	90	25		4,11	6,07
50	100	30		4,74	7,01
60	100	30			7,25
50	120	40			8,43
60	120	30			8,20
80	120	40			9,14

PROFILO A U LATI UGUALI

Profilati a U lati uguali.

profilo_u_uguali

	Peso indicato in kg/ml
	SPESSORE in mm
DIMENSIONI	1,5	2	2,5	3	3,5	4
10 X 10	0,29
12 X 12	0,37
15 X 15	0,47	0,60
20 X 20	0,65	0,85
25 X 25	0,83	1,07	1,31	1,53
30 X 30	1,00	1,31	1,61	1,89
35 X 35	1,20	1,56	1,92	2,25
40 X 40		1,79	2,21	2,61	2,98	3,35
45 X 45		2,20	2,52	2,96	3,40	3,82
50 x 50		2,26	2,79	3,32	3,80	4,29
60 x 60				3,82	4,37	4,90
80 x 80				5,37	6,20	7,03
100 x 100				6,78	7,86	8,92

FERMAVETRI

PROFILO FERMAVETRO

Disponibile nei due formati visibili in figura

VITI PER FERMAVETRO

viti fermavetro

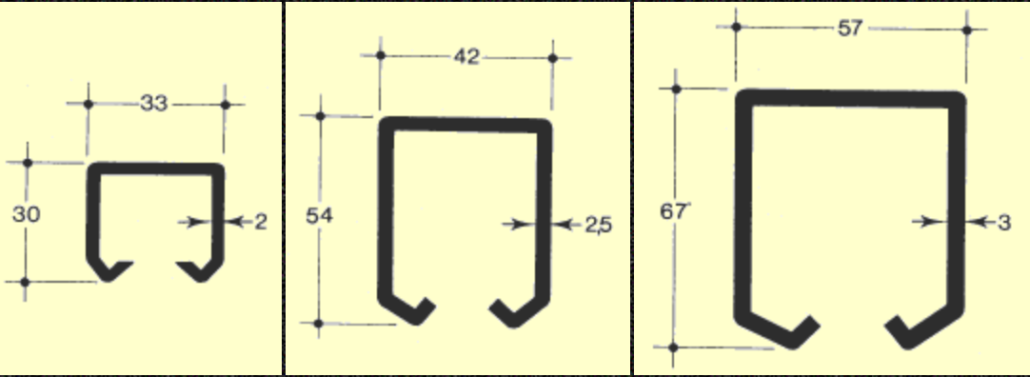

MONOROTAIE

Monorotaie da abbinare ai carrelli visibili nella sezione accessori

Schermata 2020-10-27 alle 18.07.53
